Откатные ворота

УДАРОПРОЧНАЯ И НЕСТИРАЮЩАЯСЯ ПОРОШКОВАЯ КРАСКА

У нас вы можете заказать и купить автоматические откатные ворота любых типов и размеров. Мы предлагаем ворота со следующими видами отделок (нажмите на фото для подробной информации):

Цена откатных ворот под ключ

Узнайте цену за 1 минуту! В калькуляторе вы можете быстро определить стоимость ваших откатных ворот с электроприводом, отделкой и монтажом.

мм
мм

КОНСТРУКЦИЯ ВОРОТ



КОНСТРУКЦИЯ ЭКОНОМ



СТАНДАРТНАЯ КОНСТРУКЦИЯ

СПОСОБ ПОКРАСКИ ВОРОТ

ПОКРАСКА ЖИДКОЙ КРАСКОЙ

ПОРОШКОВАЯ КРАСКА

ОТДЕЛКА ПРОФЛИСТОМ

ПОЛИЭСТЕР (0,45 ММ)

С ПОРОШКОВОЙ ПОКРАСКОЙ (0,7 ММ)

УЛАВЛИВАТЕЛЬ



ЭКОНОМ, (ТОЛЬКО ЛОВИТЕЛЬ)



НА ВСЮ ВЫСОТУ ВОРОТ

АВТОМАТИКА

AN-MOTORS, DOORHAN (КИТАЙ)

CAME, FAAC (ИТАЛИЯ)

ДОПОЛНИТЕЛЬНЫЕ ВСТАВКИ



НЕТ



ЕСТЬ С ДВУХ СТОРОН

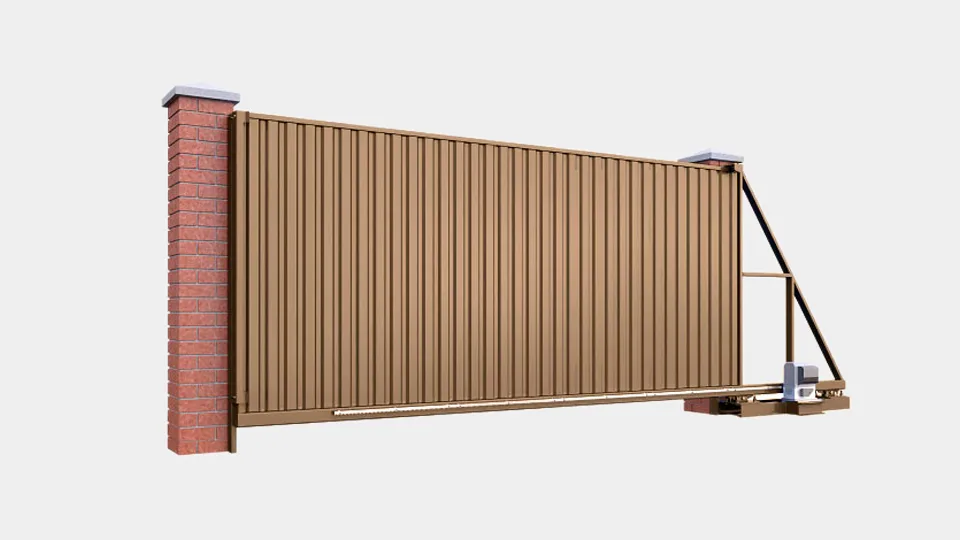

Конструкция откатных ворот

Для просмотра подробностей нажмите на выбранную активную точку на рисунке

Основные преимущества раздвижных ворот
- полотно двигается вдоль забора , поэтому в отличии от распашных ворот вы получаете свободное пространство перед проемом, которое можно использовать.
- нет проблем зимой. Створка откатных ворот легко проходит по глубокому снегу, а специальные заглушки консольной балки не дают забиться ему в механизм перемещения.
- заблокированный привод выполняет функцию замка даже в случае отключения электроэнергии. Никто не проникнет на участок в ваше отсутствие.
- даже больших размерах полотна они выдерживают сильную ветровую нагрузку.

Откатные сдвижные ворота не подойдут, если нет необходимого пространства для их открывания. Это могут быть геометрия участка, дорожный уклон и помехи, которые невозможно убрать (электрический столб, дерево и различные постройки)

ПОДРОБНЕЕ О КОНСТРУКЦИИ

Фундамент откатных ворот

Изготавливается согласно эскизу. Выкапывается прямоугольная яма шириной 50 см и длиной обычно 0,4 от ширины проема. В подготовленную яму устанавливаются закладная из швеллера. В дальнейшем , при установке к ней будет привариваться специальное основание с болтами под установку роликовых опор.

Качественный фундамент определяет стабильное положение полотна в вертикальной и горизонтальной плоскости.

НЕТ ВРЕМЕНИ ЧИТАТЬ?

Оставьте заявку и наш менеджер проконсультирует вас

Производство откатных консольных ворот

Мы самостоятельно занимаемся изготовлением откатных ворот. Своя производственная база позволяет держать под полным контролем качество продукции, а также предлагать ее без лишних наценок.
Наше производство:
- сварочное оборудование из Германии;
- цех порошкового окрашивания с печью полимеризации (длина – 8 м);
- станки для гибки металла и гильотина с ЧПУ;
- оборудование для лазерной резки металла;
- цех обработки дерева;
К окончанию 2016 года в Москве и области нами было успешно реализовано больше 10 000 заявок клиентов.

СЕРТИФИКАТ РОССТАНДАРТ

Откатные ворота АМВ испытаны и
сертифицированы в Росстандарте и
соответствуют всем требованиям
технических условий и
технических регламентов.

№ РОСС RU.АГ13.Н03250

Откатные ворота с порошковой покраской

Порошковая краска – это наиболее качественное из всех современных покрытий. Такое покрытие используется в изделиях подвергающихся интенсивным механическим воздействиям. Особенно это актуально для конструкций, устанавливаемых на улице (металлические двери, корпуса шлагбаумов, и парковочные столбики и барьеры)

Сравнительные тесты показали, что порошковое покрытие (стандарт ISO 1522) втрое превосходит простую жидкую (обычную) краску. Благодаря этому покрытию откатные ворота надолго сохраняют привлекательный внешний вид.

Порошковая покраска устойчива к воздействиям внешней среды: влага, дорожные реагенты и сильный мороз. Отличным подтверждением этого могут служить диски колес у легковых машин, которые красятся порошковой полимерной краской. Изделия с порошковым покрытием можно мыть любыми чистящими средствами.

Порошковая краска не меняет свой яркий и насыщенный цвет под воздействием солнца. (не выцветает и не выгорает) Стойкость порошкового покрытия к ультрафиолетовым лучам в шесть раз выше, чем у простых красок. Наши клиенты которым мы устанавливали откатные ворота 10 лет назад отмечают внешний вид ворот практически не изменился! Особенно это заметно на объектах где рядом с нашими воротами стоят металлические заборы покрашенные традиционным способом. Именно поэтому по данной технологии окрашиваются оконные рамы из алюминия, фасады и другие изделия, постоянно находящиеся под прямыми солнечными лучами.

Преимущества откатных консольных ворот АМВ

ЖЕСТКОСТЬ ПОЛОТНА:
ОТСУТСТВИЕ ДЕФОРМАЦИЙ
И ДОЛГИЙ СРОК СЛУЖБЫ.

В процессе эксплуатации сдвижные ворота подвергаются высоким нагрузкам. Мы учли это при изготовлении рамы и делаем нашу откатную конструкцию максимально жесткой. Это видно даже неспециалисту – обратите внимание на количество ребер жесткости. В результате наши металлические каркасы не подвергаются деформациям и имеют большой срок службы.

ПОРОШКОВОЕ ПОКРЫТИЕ
СКРЫВАЕТ НЕДОСТАТКИ

Рама до покраски имеет различные недостатки: обработанные сваркой участки, швы на профильных трубах, поцарапанную металлическую поверхность и прочее. Порошковая покраска с эффектом «апельсиновая корка» нивелирует эти дефекты. В результате поверхность становится безупречной.

ОБЩИЙ ЦВЕТ ДЛЯ ВСЕХ ДЕТАЛЕЙ.
ВЫБИРАЙТЕ НУЖНЫЙ
ИЗ ПЕРЕЧНЯ RAL

При порошковом окрашивании каркаса и обшивки откатных ворот поверхности имеют одинаковый цвет и структуру.
Мы предлагаем 213 цветов покраски, имеющихся в перечне RAL.
Тот же профнастил с покрытием полиэстер имеет всего лишь 24 цвета.

ТЩАТЕЛЬНАЯ ОБРАБОТКА
МЕСТ СВАРКИ

После сварки на полотне остаются грубые швы.
В результате зачистки и профессиональной покраски они будут незаметны.

РЕГУЛИРОВКА РОЛИКОВЫХ ОПОР

В процессе эксплуатации откатных автоматических ворот может потребоваться их регулировка. Например, при просадке фундамента, отклонении полотна от горизонтального положения или изменении уровня дороги. Это достигается за счет установки кареток на болты. Когда гарантия закончится, вы сможете выполнить необходимые регулировки самостоятельно. Это очень просто. Вам не потребуется приглашать специалиста и тратить дополнительные средства.
Некоторые производители для установки роликовых опор используют сварку, исключая их регулировку.

ОТДЕЛКА ДО ПОКРАСКИ

Мы не покупаем готовые листы стандартных размеров, а заказываем их у завода производителя в размер вашей конструкции. Заводской гильотинный рез имеет ровную кромку, без заусенцев. Отрезанный таким способом лист не ржавеет.
Далее профлист приходит на производство где происходит его предварительное оклепывание, убирается стружка и только потом он окрашивается. В результате вы не увидите ржавых подтеков как на фото.

УЛАВЛИВАТЕЛЬ
НА ВСЮ ВЫСОТУ ПОЛОТНА

Наш улавливатель имеет несколько преимуществ:
- закрывает щель между полотном откатных ворот и столбом
- служит для установки фотоэлементов
- фиксирует полотно в закрытом состоянии

Замер, доставка и монтаж раздвижных автоматических ворот

Замер это важный этап производства. От его качества зависит как сложится монтаж. Поэтому нежелательно производить его самостоятельно- вы можете упустить какие-нибудь важные детали.
В результате замера информация делится на 2 части.

Первая определяется заказчиком:
1) Цвет будущей конструкции. Это может быть стандартный цвет непривязанный к элементам декора или дизайна. Например, самый распространенный это 8017. Если есть необходимость подбора цвета то он подбирается по Ral карте при замере.
2) Вариант отделки полотна
3) Уровень окончательного дорожного покрытия. Это важный показатель- по нему определяется итоговая высота полотна.
4) Если столбы в проеме не стоят то нужна информация какая ширина проема планируется. Кроме этого необходимо знать будут закладные или нет.
5) Кто будет делать подготовительные работы: подготовку фундамента и проводку кабеля.
6) Направление отката полотна.

Вторая замерщиком:
1) Определяет возможность отката в соответствии с линией движения откатных ворот исходя из забора и рельефа. Замерщик изучит особенности рельефа, поскольку наличие резких подъемов или уклонов может стать помехой для установки конструкции.
2) В соответствии с техническими условиями выдает схему бетонирования, проводки необходимого кабеля, расположение и количество закладных.
3) Способ крепления дополнительных элементов (улавливателя, верхних роликов) к столбам заказчика.
4) Консультирует и подсказывает лучшие решения конструктиву, цвету покраски и любым другим вопросам, возникающим у заказчика.
5) Заключение договора на месте - это удобно, не нужно ехать в офис.

Стоимость «бесплатного» замера обычно закладывается в стоимость конструкции или монтажа откатных ворот. У нас это идет отдельной строкой в коммерческом предложении. Как правило, это 1500 руб.

Доставка откатных ворот производится на «газели» . В этом случае размеры полотна не должны превышать в высоту 2,5 метра и в длину 7,5 метров. Это связано с ограничениями габаритов перевозимого груза.
Если откатные ворота превышает указанные размеры, то приходиться их доставлять манипулятором.
Примерные расценки на доставку:
Газель- 3000 р
Манипулятор – 15 000 р

При монтаже мы в первую очередь подготавливаем фундамент, на котором будут стоять откатные ворота. Учитывая тип почвы, мы подбираем лучшее решение, которое простоит максимальный срок без каких-либо проблем.
Наша откатная конструкция позволяет минимизировать производство работ «по месту». В полотне и профнастиле подготовлены необходимые отверстия для последующей отделки. Все комплектующие откатных ворот крепятся между собой болтовыми соединениями.

1) На подготовленный бетонный фундамент (или сваи) устанавливается специальная закладная с болтами под роликовые опоры и площадкой для установки привода. Такая технология дает возможность точной установки откатных ворот в отличие от традиционной, где закладная может отклониться от горизонтальной плоскости в процессе бетонирования. Кроме того при монтаже может обнаружится, что при бетонировании закладных не учтены следующие моменты: перемещению полотна мешают неровности грунта, деревья и забор. В этом случаем мы просто сдвигаем закладную на нужное нам место.

2) На опору прикручиваются роликовые опоры. На это стоит обратить внимание- опоры нельзя устанавливать на сварку так как часто в процессе эксплуатации появляется необходимость регулировки откатных ворот.

3) Накатываем полотно на роликовые опоры.

4) Установка верхних роликов. Вся нагрузка приходится на нижнюю закладную, а верхние ролики необходимы только для удерживания полотна в вертикальном положении. Это дает возможность их установки не только на сварку, но и на анкера.

5) Регулируя верхние и нижние ролики выставляем полотно в вертикальной и горизонтальной плоскости. Результат такой регулировки- плавность хода и попадание полотна в улавливатель.

6) Установка заглушек. Важный элемент откатной конструкции, заглушки направляющей балки защищают ее от попадания снега и грязи. Также заглушки являются фиксаторами, исключающими скатывание полотна.

7) Установка улавливателя. Помимо самой важной и простой функции фиксации откатных ворот в закрытом положении, конструкция нашего улавливателя закрывает щель между столбом и полотном.

8) Обшивка откатных ворот. Производится на заранее подготовленные на производстве отверстия.
Профлист полностью готов к монтажу и обрезан по размеру заводским способом.
Такой способ монтажа исключает появление ржавчины в процессе эксплуатации.

9) Установка автоматического привода, регулировка рейки и подключение.
- Приварка основания. У каждого привода есть своя закладная деталь со специальным крепежом. Как правило производители рекомендуют устанавливать ее в процессе бетонирования но это плохой вариант. Первый минус- это точность позиционирования этой детали при бетонировании.
Второе- пластина имеет недостаточную жесткость и установленный на нее привод будет неустойчив.
- Регулировка рейки. Рейку регулируют по высоте таким образом, чтобы обеспечить необходимый зазор с зубчатым колесом. В противном случае это приведет к раннему износу зубчатого колеса или проскальзыванию рейки.
- Подключение привода. Подключение питания, аксессуаров и настройка блоку управления приводом исходя из установленных устройств и режимов работы.

Монтаж откатных ворот и автоматики осуществляется специалистами прошедшими сертифицированное обучение и имеющими длительный опыт монтажа подобных конструкций.

Примерная смета на производство работ:

Откатные ворота - от 9000 рублей.
Элементы безопасности - 1000 рублей (1 комплект).
Провода - по согласованию с Заказчиком.
Монтаж и наладка автоматики - от 5000 рублей.
Монтаж закладной - от 6000 рублей (без стоимости бетона).

Наши преимущества

СОБСТВЕННОЕ ПРОИЗВОДСТВО

Мы самостоятельно занимаемся изготовлением ворот. Своя производственная база позволяет держать под полным контролем качество продукции

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ 15 ЛЕТ!

Мы не бросаем наших клиентов по истечению гарантийного срока. Выезд специалиста по ремонту всего 2500 рублей.

ПРЕДОПЛАТА ВСЕГО 50%!

Мы приступаем к вашему заказу сразу после получения 50% их стоимости, чтобы вы получили его в оговоренные сроки.

БЕЗ ПОСРЕДНИКОВ - ЭКОНОМИЯ ДО 25%

Свои производственные линии позволяют выпускать и продавать продукцию напрямую покупателям, без наценок, неизбежных при обращении к дилерам.

ПОРОШКОВАЯ ПОКРАСКА - ТОЛЬКО У НАС

Мы одна из немногих компаний, которая может предложить порошковое покрытие. Ваши ворота надолго сохранят привлекательный вид.

ОПЫТ РАБОТЫ - 20 ЛЕТ!

Мы производим ворота с 1997 года. За это время накоплен богатый опыт, позволяющий выпускать продукцию высокого качества. К нам обращаются снова , рекомендуют знакомым.

Отзывы наших клиентов

Фотогалерея

Цена откатных ворот

ШИРИНА ПРОЕМА 3500 ММ
ВЫСОТА ПОЛОТНА 1900 ММ
ЦЕНА ОТ 35200 РУБ.

ШИРИНА ПРОЕМА 3500 ММ
ВЫСОТА ПОЛОТНА 2000 ММ
ЦЕНА ОТ 35500 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 1800 ММ
ЦЕНА ОТ 36100 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 1900 ММ
ЦЕНА ОТ 37400 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 2000 ММ
ЦЕНА ОТ 38600 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 2100 ММ
ЦЕНА ОТ 39900 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 2150 ММ
ЦЕНА ОТ 40500 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 2200 ММ
ЦЕНА ОТ 41100 РУБ.

ШИРИНА ПРОЕМА 4500 ММ
ВЫСОТА ПОЛОТНА 2000 ММ
ЦЕНА ОТ 41800 РУБ.

ШИРИНА ПРОЕМА 4000 ММ
ВЫСОТА ПОЛОТНА 2400 ММ
ЦЕНА ОТ 43600 РУБ.

ШИРИНА ПРОЕМА 5000 ММ
ВЫСОТА ПОЛОТНА 1900 ММ
ЦЕНА ОТ 49500 РУБ.

ШИРИНА ПРОЕМА 5000 ММ
ВЫСОТА ПОЛОТНА 2000 ММ
ЦЕНА ОТ 51100 РУБ.

НЕ ОПРЕДЕЛИЛИСЬ С ВЫБОРОМ?

Оставьте заявку и наш специалист поможет подобрать
оптимальный вариант!

Улавливатель

- закрывает щель между столбом и полотном ворот,
- имеет место для установки фотоэлементов,
- фиксирует полотно в закрытом состоянии
- резиновый отбойник смягчает возможные удары полотна, защищая красочное покрытие.

В улавливателе предусмотрены съемные лепестки, их можно менять. Болтовое соединение смотрится аккуратно.

Ограничители или заглушки

Они не позволят механизму забиться грязью и снегом. Кроме того они ограничивают конечные положения полотна, исключая скатывание ворот.

Каркас

Каркас ворот имеет ширину в 1.4 раза больше проема. В зависимости от размеров проема, отделки и класса конструкции он изготавливается из профильных труб различного сечения.
Форма – прямоугольная или со скошенной рамой. Их различие только в том что в первом случае полотно зашивается полностью, а во втором только та его часть которая находится в проеме. Безусловно первый вариант смотрится эстетичнее, но в этом случае вы немного переплачиваете за отделку.

Расчет всех элементов конструкции производится в каждом случае индивидуально и зависит от многих факторов: ширина проема, высота забора, материал отделки, зазор между полотном и проезжей частью и пр.
Не рекомендуем приобретать т.н. «эконом» варианты с каркасом из труб менее 60х40 мм ( например 50х25 или даже есть варианты из труб 40х20). Жесткость и стабильность таких конструкций крайне мала и не стоит тех денег которые вы за нее отдадите.

Направляющая балка

Направляющая для ворот крепится к нижней части полотна. Несущая балка используется 4 типов: 60х70 85х95 100х100 и 138х144.
Несущие балки подбираются под вес ворот. Ориентировочные значения следующие:
до 400 кг - 60х70
до 650 кг - 85х95
до 800 кг - 100х100
до 1200 кг – 138х144

Верхний поддерживающий ролик

Обеспечивает стабильность вертикального положения полотна. Верхние ролики имеют резиновую оболочку, которая не повреждает порошковое покрытие ворот. Подшипники обеспечивают плавность хода, надежно защищены от попадания внутрь воды и работают в любую погоду.
В зависимости от наличия закладных он крепится к столбу на сварку или анкера. Верхний регулирует вертикальное положение ворот.

Опоры роликовые

Находятся внутри несущей балки. Они принимают основную нагрузку и обеспечивают перемещение ворот. Крепятся на болты расположенные в основании.

Опора

Опорой мы связываем забетонированные закладные (или сваи). Это значительно облегчает установку обеспечивая четкое позиционирование и соосность нижних кареток. Кроме того на опоре имеется место для установки привода.
